Instalación de bomba de calor aire-agua (aerotermia): Guía completa

La instalación de bomba de calor aire-agua (aerotermia) es un proceso que requiere planificación y profesionalidad para garantizar eficiencia y cumplimiento normativo. En esta guía técnica de Hausum explicamos paso a paso cómo instalar aerotermia tanto en viviendas individuales como en sistemas centralizados de edificios o comunidades. Incluye tanto los sistemas monobloc (todo en una unidad exterior) como los bibloc/split (unidad interior + unidad exterior) y aborda aspectos previos, ubicación, montaje, puesta en marcha y mantenimiento. Nuestro objetivo es ofrecer una visión detallada optimizada para SEO con términos clave como “instalación bomba de calor aire-agua”, “cómo instalar aerotermia” y “pasos instalación bomba de calor split”.

Requisitos previos a la instalación

Antes de la instalación es imprescindible hacer un estudio energético y técnico completo. Entre los aspectos clave se incluyen:

• Estudio preliminar y cálculo de carga térmica: Se inspecciona el edificio (aislamiento, orientación, superficie) y se calcula la demanda térmica (sumando carga de calefacción y ACS). Es esencial dimensionar la bomba de calor para que cubra la demanda real sin sobredimensionar (lo que provoca más coste y menor eficiencia). La experiencia de Hausum como asesores técnicos resalta la necesidad de ajustar la potencia al espacio a climatizar.

• Compatibilidad con emisores térmicos: La aerotermia es compatible con radiadores y con suelo radiante. Sin embargo, para optimizar el rendimiento se recomiendan emisores de baja temperatura. Por ejemplo, los radiadores de baja temperatura funcionan con agua a 35–45 °C en lugar de los 70–80 °C de los convencionales. BAXI señala que los sistemas aerotérmicos funcionan mejor con temperaturas de impulsión entre 40 °C y 50 °C (según el tipo de radiador) En viviendas existentes con radiadores tradicionales puede ser necesario sobredimensionarlos o instalar radiadores de baja temperatura para aprovechar la aerotermia.

• Espacio y accesibilidad: Hay que verificar que haya espacio suficiente para las unidades (sobre todo en sótanos o salas técnicas) y vías de acceso (ascensor, escaleras) para introducir la unidad interior o la bomba de calor. Hausum recomienda prever accesos amplios: las escaleras estrechas de edificios antiguos pueden impedir subir unidades grandes. Además, se debe garantizar espacio de servicio alrededor de la unidad exterior para ventilación y mantenimiento.

• Normativa y permisos: La instalación debe cumplir RITE y el Código Técnico de la Edificación. Es obligatoria la contratación de instaladores certificados (carné de frigorista y certificado F-gases para manipular refrigerantes). Igualmente, se informará al ayuntamiento si la instalación afecta la fachada o requiere obra. La calificación energética previa y certificados de eficiencia pueden ser útiles para dimensionar correctamente.

• Permisos de comunidad (LPH): Si se instala en zonas comunes (patios, tejados o fachadas comunitarias), la Ley de Propiedad Horizontal exige autorización de la comunidad. La jurisprudencia actual admite mayoría simple si no hay perjuicio, pero en todo caso no debe causar daños ni molestias a los vecinos.

• Regulaciones locales: Revisar ordenanzas municipales de ruido y urbanismo. Por ejemplo, se suelen exigir distancias mínimas y limitar niveles sonoros (típicamente ~55 dB(A) de día y ~40 dB(A) de noche en zonas residenciales). En salas pequeñas o garajes cerrados, verificar ventilación para evitar acumulación de gases.

Sistemas monobloc y split: diferencias de instalación

Las bombas de calor monobloc y split (bibloc) difieren en la disposición de sus componentes:

• Monobloc: Todos los componentes frigoríficos (compresor, evaporador, condensador) están integrados en la unidad exterior. El calor generado se envía al interior del edificio mediante tuberías hidráulicas de agua caliente bien aisladas. No es necesario tender tuberías frigoríficas dentro de la vivienda. En la práctica, se perforan dos conductos en la fachada para el ida y el retorno del agua caliente. Este tipo de sistema es más sencillo de instalar (la fábrica carga el refrigerante de fábrica) y adecuado para reformas donde no se quiere manipular el interior con gases.

• Split (bibloc): Consta de dos unidades separadas. La unidad exterior contiene el compresor, ventilador y evaporador; es la que genera ruido. La unidad interior (o hidrok-it) incluye el condensador, la bomba de circulación de agua y los controles electrónicos. Entre ambas unidades se instalan tuberías frigoríficas (líquido y gas refrigerante) que se deben conectar, purgar con nitrógeno y recargar durante la instalación. El sistema split permite que la unidad interior sea muy compacta y silenciosa, protegida de la intemperie. Requiere más obra (perforaciones de pared y cableado frigorífico), pero ofrece mayor flexibilidad en ubicación y menor ruido en el interior de la vivienda.

• Acumuladores de ACS: En ambos tipos se suele instalar un depósito acumulador de agua caliente sanitaria. En monobloc a veces va integrado un pequeño acumulador (50–100 L), mientras que en sistemas split se emplean interacumuladores independientes de mayor capacidad (150–300 L) para optimizar la recarga de ACS.

Ubicación adecuada de la unidad exterior

Elegir correctamente el emplazamiento de la unidad exterior es crucial tanto para su rendimiento como para evitar molestias. Hay que considerar:

• Cimentación firme: La unidad debe instalarse sobre una base estable de hormigón o zócalo nivelado, capaz de soportar su peso. Se recomienda utilizar soportes antivibratorios o silentblocks entre la máquina y la cimentación. Es fundamental anclar bien la unidad para resistir viento fuerte o terremotos.

• Ventilación: Debe haber espacio libre alrededor de la unidad para asegurar una buena circulación de aire. Se aconseja al menos 20 cm de separación respecto a muros u obstáculos. Evitar colocarla en rincones cerrados o junto a setos densos que bloqueen la entrada de aire. También es importante prever un desagüe para el condensado que genera la máquina.

• Distancias mínimas: Colocar la unidad exterior a una distancia segura de otras edificaciones y de vecinos. Se recomienda al menos 3 metros de distancia a viviendas colindantes para no molestar acústicamente. Asimismo, procurar situarla lo más cerca posible de la pared de la casa para reducir las longitudes de tubería y evitar enfriamientos innecesarios del ACS.

• Protección climática: Ubicarla en lugar protegido del viento favorece la estabilidad térmica. Por ejemplo, puede instalarse bajo aleros, marquesinas o al lado de paredes que bloqueen los vientos dominantes, siempre asegurando una buena circulación de aire. Hay que evitar que el aire frío expulsado por la máquina entre de nuevo; por ello, orientarla de manera que el flujo de salida no incida directamente en ventanas o zonas frecuentadas. En general, la unidad debe quedar a la intemperie pero en un lugar con fácil acceso (no dentro de armarios sin ventilación).

• Acústica: La elección del lugar debe minimizar el impacto sonoro. A mayor distancia y obstáculos entre la máquina y los vecinos, menor contaminación acústica. Si es posible, colocar la unidad en la cara de la edificación alejada de ventanas ajenas. Además, se pueden usar pantallas antirruido o bases con absorción acústica para reducir la vibración transmitida. La normativa de sonido ambiental suele fijar límites de unos 55 dB(A) de día y 40 dB(A) de noche en zonas residenciales.

Proceso de montaje paso a paso

A continuación se describen los pasos típicos en la instalación de una bomba de calor aire-agua (valen tanto para sistemas monobloc como split, aunque el sistema split requiere conexiones frigoríficas adicionales). Sigue cada etapa con atención y utiliza instaladores certificados:

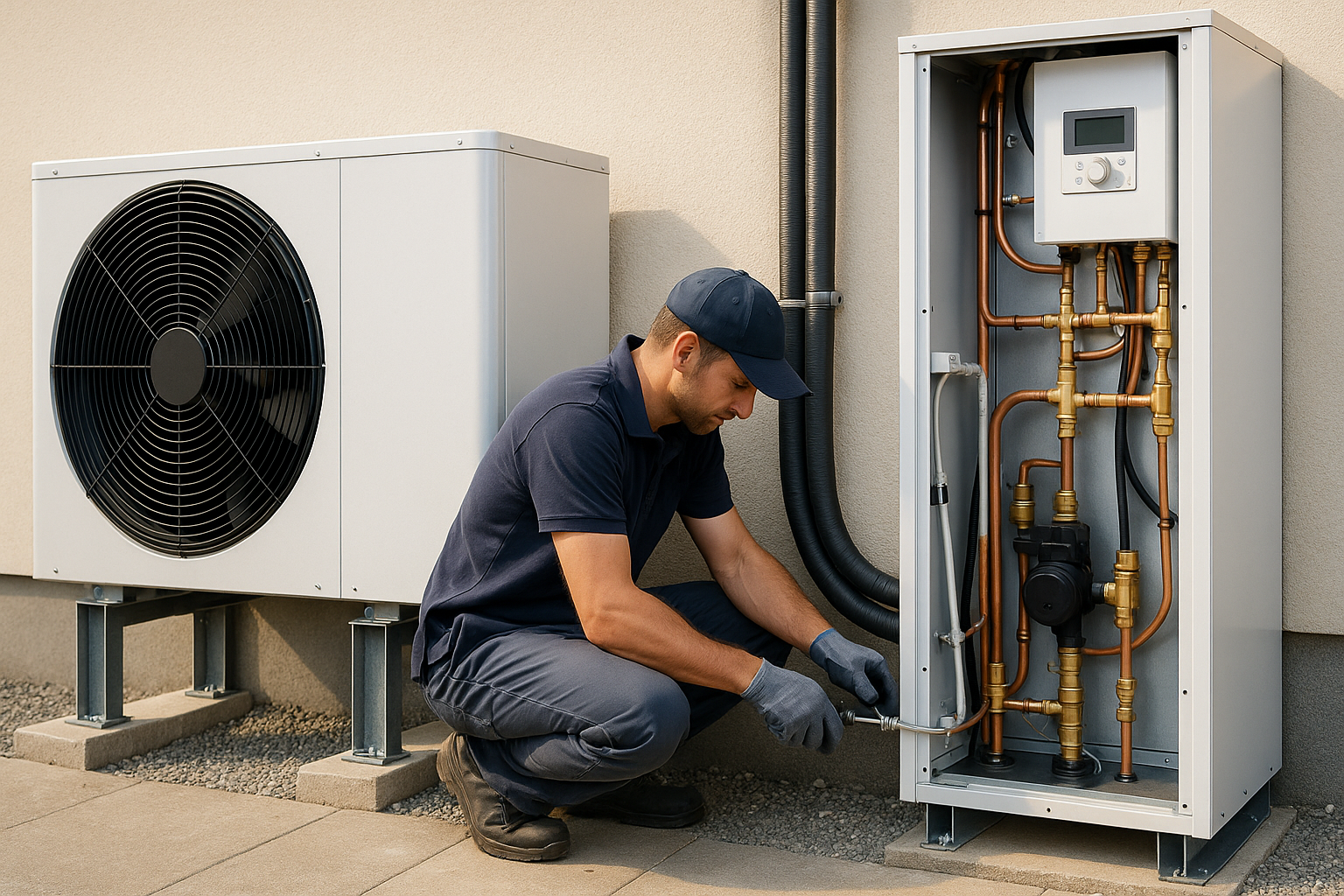

1. Cimentación y colocación de la unidad exterior: Colocar la unidad exterior sobre una base estable y nivelada (hormigón). Fijar la máquina con tornillos y soportes antivibratorios para prevenir movimientos o vuelcos en vientos fuertes. Como muestra la imagen, un técnico sujeta la unidad exterior durante su instalación. La unidad debe quedar perfectamente asentada y nivelada para evitar tensiones en su estructura y conexiones.

2. Conexión frigorífica/hidráulica: Si es monobloc, tender las tuberías hidráulicas (ida y retorno de agua) hacia el interior por los conductos practicados en la pared. Asegurar un aislamiento térmico adecuado de las tuberías. Si el sistema es split, tender las dos tuberías frigoríficas (líquido y gas) entre las unidades, asegurando hermeticidad. En este caso se realiza una evacuación con nitrógeno para verificar que no haya fugas, y posteriormente se carga el refrigerante según lo indicado por el fabricante. La unidad interior (hidrokit) se conecta a las tuberías hidráulicas y a la red de calefacción. En un split, la unidad interior es pequeña y contiene el condensador y la bomba de circulación, funcionando casi en silencio.

3. Instalación de la unidad interior y acumulador ACS: Colocar la unidad interior en el espacio previsto (por ejemplo, cuarto de calderas o sala técnica). Conectar sus salidas a la instalación de calefacción existente y al depósito de acumulación de ACS. Si no hay acumulador, se instala uno de la capacidad recomendada (normalmente entre 150 y 300 litros). La unidad interior se conecta al sistema de calefacción existente, incluyendo un depósito de agua caliente si fuera necesario. Verificar que las válvulas y purgadores estén bien ubicados. En sistemas monobloc no hay unidad interior separada, pero puede instalarse una válvula de regulación y bomba extra en el cuadro hidráulico de la sala.

4. Conexión eléctrica y cuadro de control: Realizar el conexionado eléctrico con alimentación independiente. Instalar protecciones según normativa: interruptor magnetotérmico, interruptor diferencial (en lugares húmedos es obligatorio) y contactor de seguridad. Un electricista certificado debe ejecutar el cableado tal como indica el manual. No usar enchufes compartidos ni extensiones. Montar el cuadro de mando de la bomba, programar el relé de seguridad y conectar termostatos ambiente o sondas.

5. Pruebas de estanqueidad y carga de refrigerante: Con las tuberías soldadas, comprobar la estanqueidad del circuito frigorífico usando nitrógeno (presión de prueba). Si no hay fugas, evacuar el aire y cargar la cantidad exacta de refrigerante indicada por el fabricante. En monobloc, esta fase es mínima pues el gas viene pre-cargado; en split es crucial para el correcto funcionamiento. También llenar el circuito hidráulico con agua (y anticongelante si se requiere) y purgar aire.

6. Puesta en marcha, ajustes y parametrización: Encender la bomba de calor y verificar el correcto arranque. Revisar presiones de trabajo, temperatura de impulsión y retorno, y que no haya alarmas. Ajustar los parámetros de la climatización (curva de calefacción, prioridad ACS, modos invierno/verano). Finalmente, realizar una prueba de rendimiento para asegurar que cubre la demanda térmica. Después de la instalación se realiza una prueba de funcionamiento para garantizar que todo funcione correctamente y que la bomba opere de manera eficiente. Concluir con un briefing al usuario final explicando el manejo del termostato, la activación de calefacción/ACS y recomendaciones de uso.

Consideraciones específicas en comunidades

En comunidades de vecinos o edificios centralizados deben contemplarse requisitos adicionales:

• Acuerdo comunitario: Instalar la unidad en zonas comunes (patios, azoteas, fachada comunitaria) implica modificar elementos comunes, requiriendo el visto bueno de la comunidad. La Ley de Propiedad Horizontal (LPH) señala que por regla general es necesaria la autorización en junta (art.7 LPH). No obstante, la jurisprudencia actual admite acuerdos por mayoría simple siempre que no haya daños o molestias injustificadas para otros propietarios. Se recomienda documentar técnicamente la instalación (planos, nivel de ruido) para la aprobación.

• Molestias y normativa de ruido: La bomba de calor no debe generar molestias a vecinos. Si provoca ruido, vibraciones, condensación excesiva u olores que incomoden, éstos pueden exigir su retirada incluso si fue autorizada. Por ello, se deben instalar silenciosos con aislamiento antivibración. Es fundamental respetar las ordenanzas locales: por ejemplo, la distancia mínima de 3 m a fachadas ajenas ayuda a dispersar el ruido, y los niveles sonoros deben mantenerse dentro de límites (típicamente ≤55 dB(A) día y ≤40 dB(A) noche en áreas residenciales). Se puede solicitar informe de contaminación acústica como parte de la aprobación.

• Instalaciones de uso común: En edificios se recomienda ubicar las máquinas exteriores en cubiertas o espacios técnicos comunes (diques, corralas protegidas, azoteas). Esto facilita el mantenimiento y reduce molestias. Se han de cumplir los reglamentos de instalaciones comunes: p. ej. verificar que la máquina no sobresalga ilegalmente ni vierta agua sobre zonas vecinas. Hausum aconseja coordinar con el administrador y, si es necesario, adaptar el proyecto de la comunidad para incorporar la aerotermia.

Recomendaciones de seguridad, mantenimiento y control

Para garantizar la seguridad y la durabilidad del sistema, siga estas prácticas:

• Instaladores cualificados: Toda conexión eléctrica debe hacerla un electricista autorizado, y el montaje de tuberías refrigerantes un frigorista con certificación F-Gases. Como advierten los manuales, no instale el equipo usted mismo (no propietario), ya que un montaje defectuoso puede causar incendios, fugas o lesiones.

• Protecciones y seguridad eléctrica: Se debe instalar interruptor diferencial de alta sensibilidad (en viviendas mínimo 30 mA) y protección magnetotérmica acorde a la potencia. Asegúrese de una buena toma de tierra y que las conexiones queden libres de tensiones externas. Según el manual Samsung: «Asegúrese de que se hayan instalado interruptores de seguridad e interruptores de circuito adecuados. En función del lugar, instale un interruptor de fuga a tierra (lugares húmedos)». Siga las instrucciones del fabricante para la sección de cable y calibre.

• Fugas y refrigerantes: Antes de cargar refrigerante compruebe que no haya impurezas ni presencia de otros gases, pues ello puede dañar el compresor. Use siempre equipos de prueba adecuados (nitrógeno, manómetros). No supere la carga recomendada ni mezcle refrigerantes distintos. Recuerde que los gases fluorados deben ser recuperados y reciclados según normativa medioambiental.

• Mantenimiento periódico: El RITE obliga a mantener las instalaciones en buen estado. Por ejemplo, para bombas de calor ≤12 kW la revisión oficial es cada 4 años en viviendas. Sin embargo, Hausum recomienda un mantenimiento anual que incluya limpieza de filtros de aire, chequeo del intercambiador y purga del circuito de agua. El técnico repasa tensión de alimentación, revisión de contactos del compresor, funcionamiento de dispositivos de seguridad, ausencia de burbujas de aire en el circuito, rigidez de conexiones y valores de presión y subenfriamiento. Estas comprobaciones (tensión eléctrica, presiones, válvulas, etc.) mantienen la eficiencia y detectan problemas a tiempo.

• Control del sistema: Las bombas modernas incluyen funciones de monitorización (fallos, horarios, telecontrol). Se recomienda utilizar estas herramientas para supervisar el rendimiento (COP, consumo) y registrar alarmas. En comunidades puede integrarse el sistema a la gestión técnica del edificio para supervisión remota. Los reglajes adecuados (curvas climatización, inercia de ACS) deben programarse desde el primer día.

En resumen, la instalación de aerotermia exige un riguroso análisis previo, el uso de componentes adecuados (según monobloc o split) y cumplimiento de normativas. Siguiendo esta guía de pasos y recomendaciones, y apoyándose en la experiencia de los técnicos e inspectores energéticos de Hausum, se conseguirá un sistema eficiente, seguro y conforme a la normativa vigente.
